Назначение
Грязевики абонентские предназначены для очистки воды от взвешенных частиц, грязи и других примесей и защиты тем самым теплотехнического оборудования (теплообменных аппаратов, насосов, регулирующей автоматики и других элементов) в системах отопления и водоснабжения.
Устанавливаются грязевики абонентские в составе узлов управления системами отопления, горячего водоснабжения, в составе элеваторных узлов, тепловых вводах зданий различного назначения и котельных, а также узлах учета (тепловые, водомерные и элеваторные УТЭ).
Принцип работы
Фильтрация воды осуществляется за счет резкого снижения скорости движения воды в корпусе грязевика, в результате чего посторонние частицы оседают на дне.
Окончательная очистка жидкости осуществляется за счет закрепленного на выходном патрубке грязевика сетчатого фильтра.
Преимущества
Конусообразное исполнение днища с дренажом позволяет сравнительно просто извлекать из корпуса грязевика накопившиеся загрязнения в сравнении с грязевиками с плоским днищем и фланцевым дренажным отверстием. Сочетает в себе функции грязевика и сетчатого фильтра.
Устройство
На выходном патрубке грязевика устанавливается съемный фильтр, изготовленный из перфорированной нержавеющей стали. В верхней части корпуса грязевика находится кран для удаления воздуха, а в нижней части кран для удаления грязи. Установка абонентского грязевика должна осуществляться на доступных для последующей очистки и ремонта участках трубопровода.
Конструктивные особенности
|
Параметры Грязевиков абонентских (серия 5.903-13 в.5) |
|
|
Номинальные диаметры |
DN40 – DN200 |
|
Присоединение |
Фланцевое |
|
Максимальная температура рабочей среды |
150 оС |
|
Номинальное давление, бар |
PN 16 |
|
Материалы Грязевиков абонентских (серия 4.903-10) |
|
|
Корпус грязевика |
Углеродная сталь |
|
Кран для спуска воздуха |
Кран шаровый муфтовый DN15 |
|
Кран для прочистки |
Кран шаровый муфтовый DN50 |
|
Фильтроэлемент |
Перфорированная нержавеющая сталь |
|
Размеры ячеек фильтроэлемента |
Стандарт 0,3х0,3 мм. (другие размеры – по запросу) |

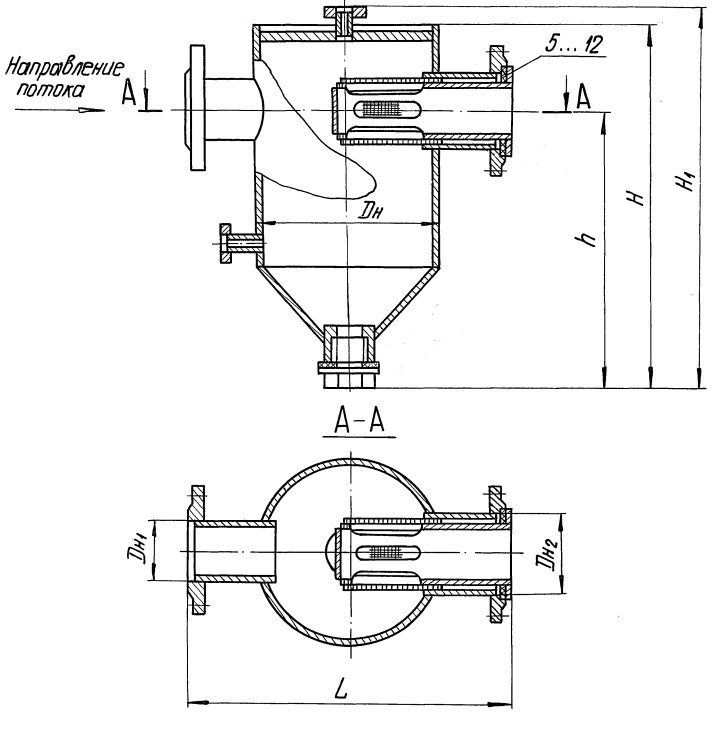

Грязевик абонентский
Массогабаритные характеристики
|
Обозначение |
Размеры, мм |
Масса, кг |
||||||||
|
Ру, МПа |
Ду |
Дн |
Дн1 |
Дн2 |
H |
H1 |
h |
L |
||
|
ТС-569.00.000 |
2,5 |
40 |
159 |
45 |
57 |
360 |
406 |
260 |
345 |
17,1 |
|
ТС-569.00.000-01 |
2,5 |
50 |
159 |
57 |
76 |
410 |
456 |
290 |
365 |
19,5 |
|
ТС-569.00.000-02 |
2,5 |
65 |
219 |
76 |
89 |
490 |
534 |
340 |
425 |
30,7 |
|
ТС-569.00.000-03 |
2,5 |
80 |
219 |
89 |
108 |
525 |
569 |
375 |
425 |
36,4 |
|
ТС-569.00.000-04 |
2,5 |
100 |
325 |
108 |
133 |
620 |
662 |
450 |
525 |
69,5 |
|
ТС-569.00.000-05 |
2,5 |
125 |
325 |
133 |
159 |
690 |
732 |
470 |
525 |
78,6 |
|
ТС-569.00.000-06 |
2,5 |
150 |
426 |
159 |
194 |
875 |
933 |
550 |
650 |
114,9 |
|
ТС-569.00.000-07 |
2,5 |
200 |
530 |
219 |
273 |
1120 |
1168 |
700 |
850 |
201,9 |
|
ТС-569.00.000-08 |
1,6 |
40 |
159 |
45 |
57 |
360 |
406 |
260 |
345 |
16,3 |
|
ТС-569.00.000-09 |
1,6 |
50 |
159 |
57 |
76 |
410 |
456 |
290 |
365 |
19,4 |
|
ТС-569.00.000-10 |
1,6 |
65 |
219 |
76 |
89 |
490 |
534 |
340 |
425 |
29,4 |
|
ТС-569.00.000-11 |
1,6 |
80 |
219 |
89 |
108 |
525 |
569 |
375 |
425 |
33,5 |
|
ТС-569.00.000-12 |
1,6 |
100 |
325 |
108 |
133 |
620 |
662 |
450 |
525 |
62,2 |
|
ТС-569.00.000-13 |
1,6 |
125 |
325 |
133 |
159 |
690 |
732 |
470 |
525 |
70,4 |
|
ТС-569.00.000-14 |
1,6 |
150 |
426 |
159 |
194 |
875 |
928 |
550 |
650 |
118 |
|
ТС-569.00.000-15 |
1,6 |
200 |
530 |
219 |
273 |
1105 |
1163 |
700 |
850 |
266,7 |
Установка
Установка и обвязка грязевика должна быть выполнена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки. После установки грязевика необходимо произвести гидравлические испытания (опрессовку) системы. После этого производится промывка линии.
Обслуживание
Во время эксплуатации грязевика абонентского нужно проводить контрольный замер гидравлического сопротивления на линии по показаниям манометров на входе и выходе грязевика. В случае превышения допустимого значения, указанного в паспорте гидравлического сопротивления, следует разобрать и очистить грязевик от скопившихся отложений.
