Задвижка шланговая полнопроходная 33а5р PN 1,0 МПа

Чертежи: ВМО15.100.00 СБ — ВМО15.700.00 СБ.

Назначение и область применения

Применяется для: нефтепродуктов, растворов кислот и щелочей, агрессивной абразивной пульпы с крупностью частиц твердых включений до 3-х мм, цемента, комбикорма, жидких сред – для систем водоснабжения, канализации и сточных вод.

Краткая техническая характеристика Материал основных деталей: сталь Ст3, 20Х13, 14Х17Н2; Присоединение к трубопроводу: фланцевое по ГОСТ 12820-80 или ГОСТ 12821-80 на Ру10, присоединительные размеры фланцев по ГОСТ 12815-80 исп.1; Установочное положение клапана на трубопроводе: любое; Уплотнение в затворе: патрубок из эластомеров различных марок; Направление подачи рабочей среды: любое Герметичность в затворе: по классу А ГОСТ 9544-05 Управление задвижкой: ручное, Условия эксплуатации: В закрытых помещениях, в том числе не отапливаемых, или под навесом в районах с умеренным климатом. Температура окружающей среды от -30 до +40 С, влажность при температуре 20 С — не более 80%; Конструкция задвижки прямоточная полнопроходная по всей длине патрубка, отсутствие застойных зон значительно повышает надежность и долговечность задвижки.

Чертежи и размеры:

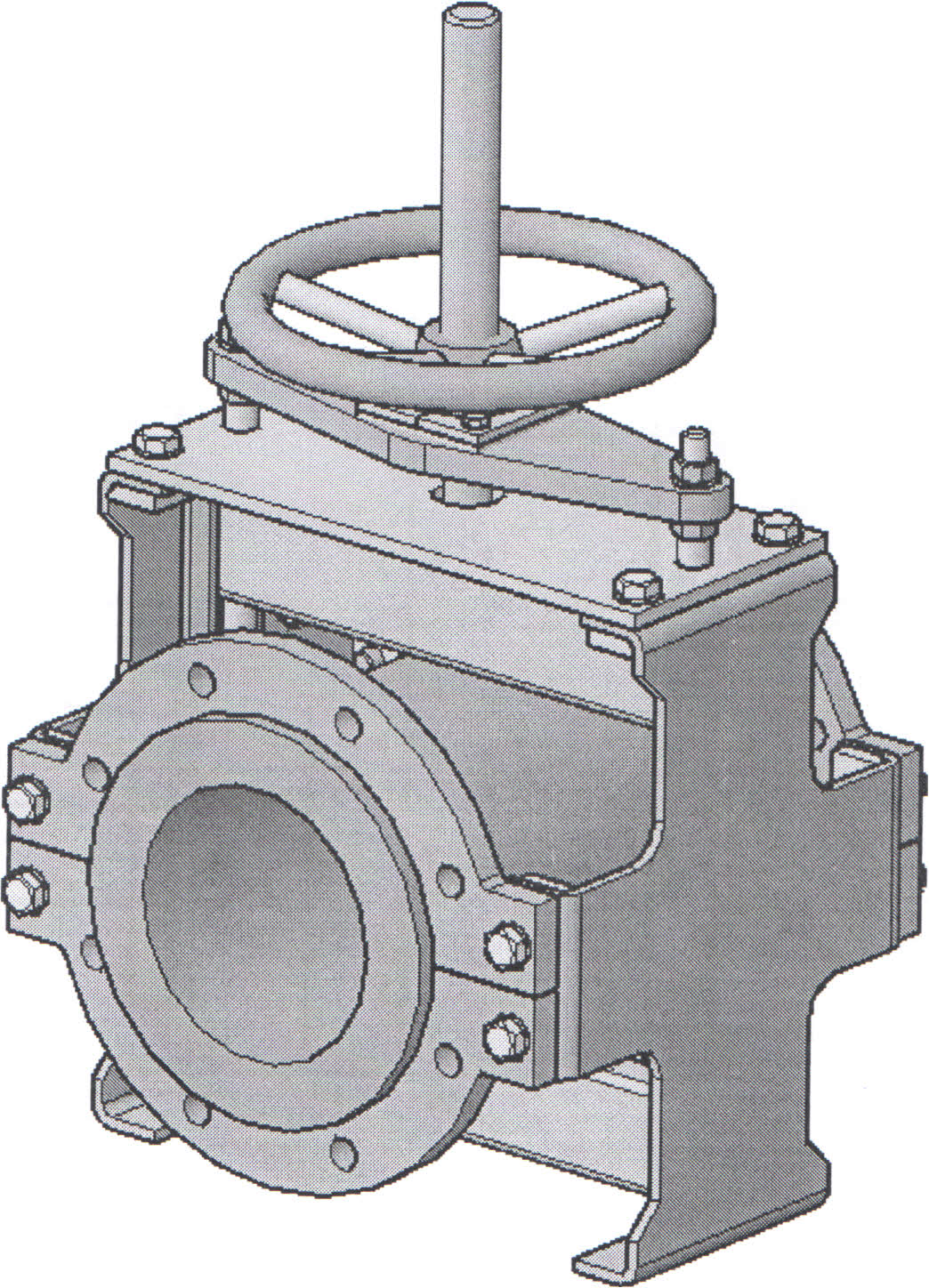

Задвижка шланговая полнопроходная

Dn, мм	L, мм	Н, мм	D, мм	D1, мм	С, мм	n,мм	D, мм	Масса, кг
80	230	338	235	200	172	8	18	21
100	260	438	260	225	222	8	18	32
150	330	635	295	255	180	8	18	45
200	600	774	340	300	366	8	18	65
300	870	887	485	445	460	12	22	80

Изготовление по ТУ 3742-007-94587313-2006
