Чертежи: ТС-579.00.000, ТС-580.00.000.
Назначение и область применения
Компенсаторы сальниковые предназначены для компенсации термических деформаций трубопроводов тепловых сетей.
Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб<2,5 МПа (25кгс/см2) при температуре воды до 200 ОС и при температуре пара до 300 ОС, при этом односторонние сальниковые компенсаторы — для условных проходов от Ду100 до 1400 мм, а двухсторонние сальниковые компенсаторы от Ду100 до 800 мм.
Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 200 до 450 мм — для односторонних компенсаторов и от 400 до 800 мм — для двухсторонних компенсаторов.
Краткая техническая характеристика
Изготавливаются по альбомам серии 5-903-13 вып.4 1988 г.;
ТС — 579.00.000 Сальниковые компенсаторы односторонние;
ТС — 580.00.000 Сальниковые компенсаторы двухсторонние;
Ду100 … 1400 мм, Ру=l,6; 2,5 МПа
Чертежи и обозначение:

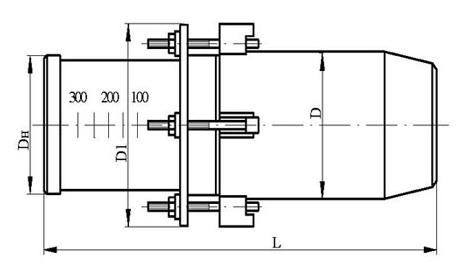

Компенсатор сальниковый односторонний
Пример условного обозначения одностороннего сальникового компенсатора Dy 500 мм, Ру 16 кгс/см.2, компенсирующая способность 250 мм:
Компенсатор сальниковый 500-16 (250) (ТС-579.00.000-29).

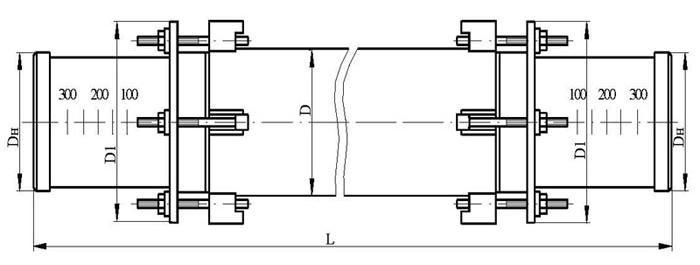

Компенсатор сальниковый двусторонний
Пример условного обозначения двустороннего сальникового компенсатора Dy 500 мм, Ру 25 кгс/см.2, компенсирующая способность 2х450 мм:
Компенсатор сальниковый 500-25 (2х450) (ТС-580.00.000-14).
